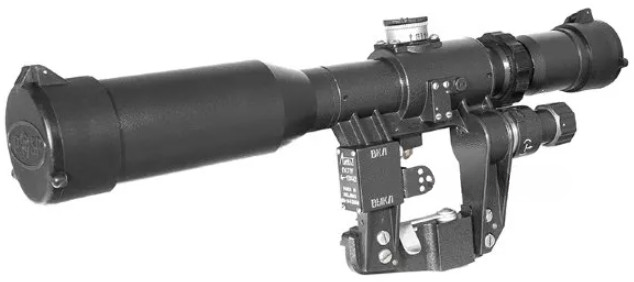

Прицел БелОМО ПСПУ 4-10x42 на ТИГР/СКС (сетка 1,5/1000) с подсветкой

Основное назначение оптического прицела ПСПУ 4-10x42 Д (Тигр 1,5/1000)

Прицел дневной оптический ПСПУ 4-10x42 Д (Тигр 1,5/1000) с диоптрийной коррекцией окуляра (литера Д в названии) предназначен для повышения точности стрельбы из охотничьих карабинов «Тигр» и «СКС» и их модификаций на ближних и средних дистанциях. Отличается надёжностью, прочностью и неприхотливостью к условиям эксплуатации. Сетка ПСО с дальномерной ростовой шкалой позволяет оценить расстояние до цели и выполнять ввод поправок, без использования барабанчиков выверки.

Основные характеристики оптического прицела ПСПУ 4-10x42 Д (Тигр 1,5/1000)

• Конструкция влаго- и пыленепроницаема, устойчива к перепадам температур в диапазоне -40°C…+50°C
• Внутренние полости заполняются азотом
• Ударная стойкость на нарезном огнестрельном оружии – 2100…3600 Дж
• Крепление: боковая планка «ласточкин хвост»
• Увеличение 4 – 10 крат, объектив – 40 мм
• Угловое поле зрения 6°10' - 2°20'
• Диоптрийная коррекция окуляра в диапазоне -3 дптр…+3 дптр
• Удаление выходного зрачка 72 мм (при 4x) – 80 мм (при 8x)
• Масштабируемая прицельная сетка ПСО с ростовой дальномерной шкалой 1,5/1000
• Подсветка сетки красного цвета (отключаемая), питание 1,5В от 1 элемента типоразмера AА
• Маховики ввода поправок по вертикали и горизонтали тактического типа, смещение точки прицеливания при вращении маховичка на 0,5 деления (1 клик) – 20 мм /100 м

Конструктивные особенности оптического прицела ПСПУ 4-10x42 Д (Тигр 1,5/1000)

Прицел оптический ПСПУ 4-10x42 Д (Тигр 1,5/1000) рассчитан на отдачу патронов калибром 7,62 x 54 R и 7,62 x 39. Во избежание запотевания линз при резких перепадах температуры, сборка прицела на завершающих стадиях ведется в азотной камере, таким образом во внутренних полостях прицела отсутствуют водяные пары. Вращением окуляра выполняется диоптрийная подстройка под индивидуальные параметры зрения стрелка в пределах +/- 3 диоптрии.

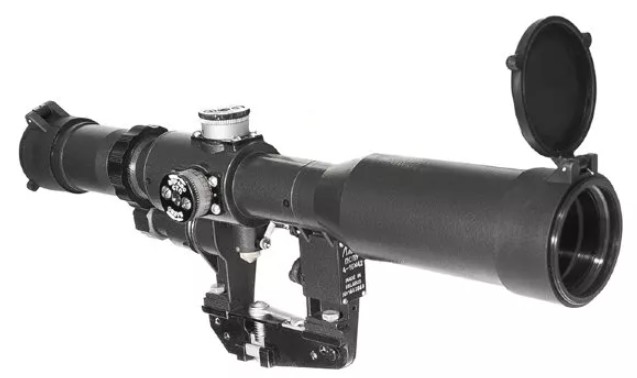

Прицел устанавливается на оружие с помощью цельного с корпусом бокового крепления на планку «ласточкин хвост» (до упора со стороны приклада) и фиксируется зажимным рычагом. Нужное зажимное усилие подбирается вращением регулировочной гайки.

Для корректировки линии прицеливания и определения СТП используются барабанчики ввода поправок (с разметкой на белом фоне). Вращение маховичка на 0,5 деления (1 клик) соответствует перемещению линии прицеливания на 20 мм на расстоянии 100 м.

Для сброса настроек на «ноль» необходимо ослабить винты на гайке маховиков и повернуть оправу до совмещения «0» с индексом на корпусе. Для возврата к заводским настройкам необходимо совместить красные штрихи на гайке и подвижной части барабанчиков.

Масштабируемая сетка с дальномерной шкалой позволяет при любой кратности от 4-x до 8-ми определить расстояние до объектов высотой 1,5 м или 0,5 м на дистанции до 1000 м. Для ведения стрельбы в условиях недостаточного освещения включается подсветка.

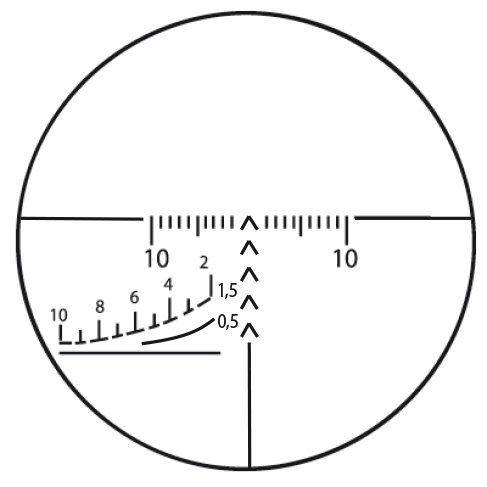

Прицельная сетка
