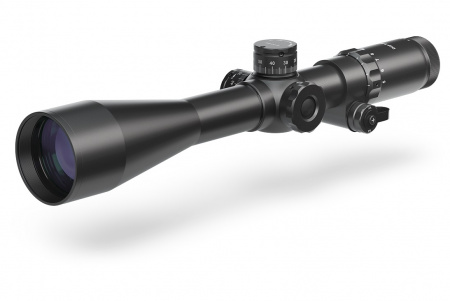

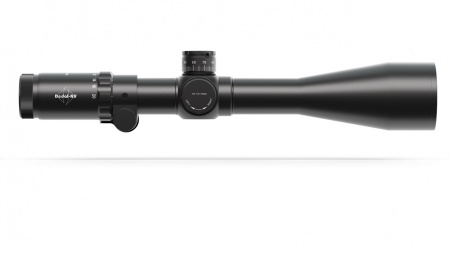

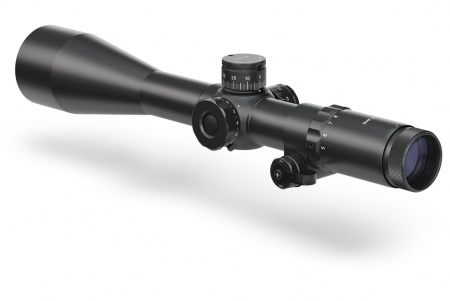

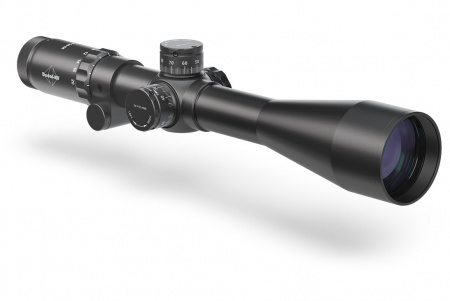

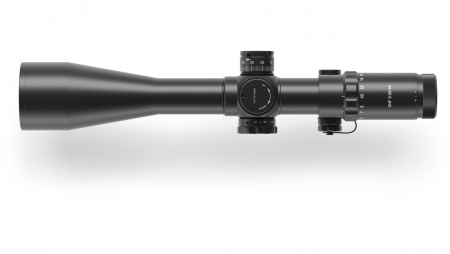

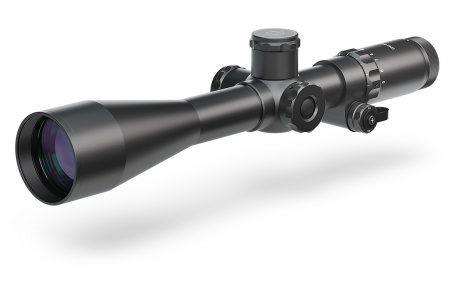

Прицел Dedal DHF 5-20x56 FFP (сетка MRH-L3) с подсветкой

Применение

Прицел Дедал DHF 5-20x56 с сеткой MRH-L3 предназначается для спортивной и тактической стрельбы на средних и дальних дистанциях, подходит для охоты и наблюдений за сильно удалёнными неподвижными целями.

Сетка расположена в I фокальной плоскости (масштабируемая), в отличие от модели Dedal DH 5-20x56 с меткой во 2-й фокальной плоскости.

Параметры и функции

• Диапазон кратности 5x ... 20x
• Многослойное просветление всех линз
• Чёткое и контрастное изображение без дисторсии при любой кратности
• Светосильный объектив диаметром 56 мм
• Широкое поле зрения – 7,2 м/100 (5x)
• Вынос выходного зрачка – 90 мм
• Боковая отстройка параллакса от 60 м до бесконечности
• Большой диапазон выверки
• Тактические открытые пристрелочные барабанчики с разметкой 1 см/100 м, возможность выставления настроек на новый «ноль»
• Вертикальный барабанчик с механическим упором на «0» и запасом на 4 отрицательные поправки
• Расширенная сетка MRH-L3 на базе Mil-Dot (модификация TMR), I фокальная плоскость
• Подсветка с электронной регулировкой, 7 уровней яркости
• Ручное и автоматическое выключение подсветки
• Индикатор заряда батареи
• Встроенный электронный уровень бокового «завала»
• Ударопрочный морозоустойчивый алюминиевый корпус
• Стойкость к отдаче на крупном калибре (.50BMG)
• Заполнение осушенным азотом
• Водонепроницаемая герметичная конструкция (IPX7)
• Посадочный диаметр – 34 мм
• Поставляется без крепления

Особенности конструкции и использования

Российский дневной прицел Dedal DHF 5-20x56 отлично работает на снайперских калибрах типа .308 и .375 H&H. Увеличение диаметра трубы до 34 мм повышает прочность конструкции на изгиб и расширяет диапазон ввода угловых поправок. Корпус герметичный и водонепроницаемый (IPX7), допускается даже 10-минутное падение/погружение в воду на глубину до 1 м. Заполнение азотом защищает оптику от внутреннего запотевания.

За счёт расширения диапазона кратности до 5x...20x стрельба может вестись на больших расстояниях, чем с прицелом Дедал DHF 3-12x50. Полностью просветлённая оптика, светосильный объектив диаметром 56 мм и регулируемая подсветка прицельной сетки обеспечивают оптимальные условия для использования Dedal DHF 5-20x56 в сумерках.

Чтобы устранить видимое смещение прицельной метки при стрельбе по разноудалённым целям, используется боковой механизм отстройки параллакса. Минимальное расстояние до объекта – 60 м.

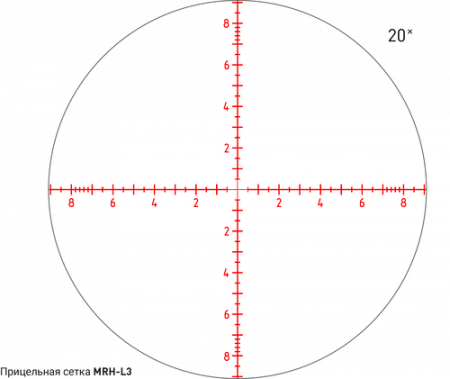

Сетка MRH-L3 находится в фокальной плоскости объектива: при любой кратности угловые размеры марки остаются постоянными. Рисунок перекрестья соответствует сетке TMR: расстояние между крупными рисками – 1 т.д. или 10 см/100 м, между короткими - 0,5 т.д. или 5 см/100 м. Дополнительная разметка нанесена на прицельных штрихах (белые риски с шагом 1 т.д.) и по краям вертикальной шкалы (0,2 т.д.). По сетке удобно рассчитывать расстояние до объекта с известными габаритами или вносить поправки на силу ветра.

Подсветка сетки и встроенный электронный уровень "завала" оружия (ВЭУ) активируются и управляются при помощи одной кнопки, расположенной на барабанчике отстройки.

Уровень яркости (1 из 7) устанавливается быстрым нажатием на кнопку. Если при активации подсветки метка непрерывно мигает, значит, заряд батареи ниже необходимого и элемент питания нужно заменить.

Подсветка отключается вручную или автоматически через 25-45 минут бездействия. Прежде чем автоматически отключиться, подсветка будет мигать несколько секунд.

Длительное, более 5 сек, нажатие на кнопку активирует ВЭУ. Медленное мерцание сетки покажет, что боковой завал оружия больше 1 град., ровное свечение – завал устранён. При необходимости калибровку «нулевого уровня» горизонта можно провести самостоятельно.

Тактические барабанчики выверки поворачиваются со «щелчком»: 1 клик – 10 мм/100 м. Пристрелянное положение выставляется на новый «ноль». Вертикальный барабанчик оборудован механическим упором на минус четыре щелчка от положения «0». Запас в -4 клика позволит вводить малые отрицательные поправки при стрельбе на небольших дистанциях. Вручную механизм активируется поворотом винта упора по часовой стрелке строго на 3 оборота.

Кофр DH-1/2 обеспечивает защиту прицела от внешних неблагоприятных условий (солнечный нагрев, атмосферные осадки) в застёгнутом положении позволяет переносить оружие вместе с установленным прицелом. Система креплений «Molle» на внешней стороне кофра позволяет навесить дополнительные оружейные принадлежности тира магазина, анемометра и т.д.

Прицельная сетка MRH-L3:
